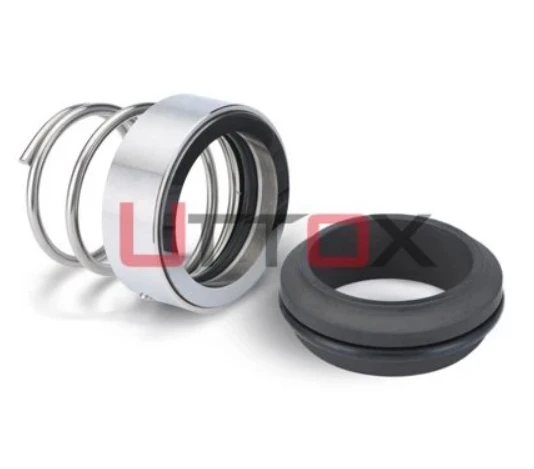

Dem3n m37g mekanisk tätningfungerar genom att bilda en dynamisk barriär mellan den roterande axeln och det stationära pumphuset, vilket förhindrar processvätska från att strömma ut längs axeln. Denna tätning använder en konisk fjädermekanism som applicerar konstant axiell kraft för att upprätthålla kontakt med tätningsytan, medan elastomerbälgstrukturen kompenserar för axelrörelser och felinriktning. Den roterande tätningsytan som är fäst vid axelhylsan roterar mot en stationär yta monterad i glandplattan, vilket skapar ett mikroskopiskt tätningsgap som upprätthålls av fjäderspänning och hydraulisk tryckbalans. Denna själv-justerande design säkerställer tillförlitlig tätning under varierande driftsförhållanden utan att kräva komplicerade justeringar.
Introduktion
Mekaniska tätningar är den första försvarslinjen mot vätskeförlust, kontaminering och utrustningsfel i industriella pumpoperationer. För inköpschefer och anläggningsingenjörer som hanterar centrifugalpumpsystem, att veta hur tätningskomponenter fungerar påverkar direkt underhållskostnaderna, driftseffektiviteten och säkerhetsefterlevnaden. Den mekaniska tätningen m3n m37g har blivit känd som ett pålitligt alternativ på platser som kemiska anläggningar, vattenbehandlingsanläggningar och allmänna industrimiljöer med rimliga temperaturer och tryck.
Den här guiden svarar på de praktiska frågor som B2B-köpare har när de tittar på olika tätningsalternativ för OEM-integration, underhållsbyte eller köp i bulk. Vi tittar på arbetsprinciper, materialkrav och applikationsfaktorer som påverkar köpvalen. Detta hjälper dig att välja tätningslösningar som uppfyller prestandabehov, prisgränser och leveranskedjans tillförlitlighet.
Förstå M3N M37G Mechanical Seal: Specifikationer och designfunktioner
Kärndesignarkitektur
DIN 24960-standarden följs av den mekaniska tätningen m3n m37g, som har en enda konisk fjäder som går runt axelhylsan. Denna fjäderdesign skiljer sig från fler-fjäderarrangemang eftersom den sprider stängningskraften jämnt runt fjädern, vilket gör det mindre troligt att fjädern blir igensatt av smutsiga vätskor. Elastomerbälgdelen fungerar både som ett sekundärt tätningselement och en flexibel koppling som klarar axiella axelrörelser på upp till 3 mm. Detta kompenserar för skillnader i installationstoleranser och termisk expansion.
Materialkonfigurationer och driftsparametrar
Tätningsytmaterial har vanligtvis kiselkarbid (SiC) parat med kol-grafit eller kiselkarbid. Dessa material har Mohs hårdhetsklasser mellan 9 och 9,5 och tål slitage från nötning. De sekundära tätningselementen är gjorda av elastomerer som är kemiskt kompatibla och är antingen NBR, EPDM eller FKM.
Temperaturområde: -20 grader till +180 grader (beroende på vilken typ av gummi som används)
Tryckkapacitet: I standardinställningar kan den hantera upp till 1,0 MPa (10 bar)
Axelhastighet: Maximal rörelsehastighet på 10 till 15 m/s
Skaftdiameterkompatibilitet: 10 mm till 80 mm över serien
Austenitiskt rostfritt stål (AISI 304 eller 316) används för att tillverka metalldelar som inte rostar under lätt sura eller alkaliska förhållanden. Den fjäderbelastade designen håller kontakttrycket på tätningsytorna på 0,2 till 0,3 MPa, vilket kontrollerar läckor och minskar slitaget på ansiktet.
Dimensionsstandarder och pumpkompatibilitet
M37G-versionen hänvisar specifikt till G9-sätesdesignen, som har skåror som hindrar den från att rotera och standardsvansstorlekar som fungerar med pumphus från bland annat Grundfos, KSB och Allweiler. Måtten på installationshöljet är i linje med ISO 3069-standarderna. Detta innebär att de flesta typer av centrifugalpumpar som är klassade för allmän service kan bytas ut direkt utan att behöva bearbetas på annat sätt.
Hur fungerar den mekaniska tätningen M3N M37G i pumpsystem?
Tätningsmekanism och vätskeinneslutning
Närhelst pumpen arbetar, rör sig den roterande enheten (fjäder, hylsa och roterande tätningsyta) tillsammans med axeln, medan den stationära enheten (säte och tätningsyta) stannar på plats i glandplattan. Fjäderkraften och det hydrauliska trycket på bälgområdet håller tätningsytorna i kontakt. Genom hydrodynamiska effekter bildas en liten vätska med en tjocklek på cirka 0,5 till 3 mikron mellan ytorna. Denna film smörjer ytorna samtidigt som tätningens integritet bibehålls. Bredden på denna film ändras naturligt beroende på temperatur, hastighet och tryck.
Den cylindriska fjädern måste lindas runt axeln så att den vrids medurs sett från drivänden. Detta görs genom att använda höger-trådning. På grund av detta riktningsberoende blir fjädern stramare när den roterar, och behåller samma kompressionskraft även när ytorna slits ner med tiden. Fjäderns progressiva stigning fördelar belastningen jämnt över bälgen, vilket stoppar spänningsuppbyggnad som kan göra att gummit går sönder för tidigt.
Självjusterande-förmåga under driftsförhållanden
Elastomerbälgen böjs axiellt som svar på tryckförändringar och håller tätningsytan i kontakt under starttransienter och belastningsändringar. Under drift, om axeltemperaturen stiger, gör termisk expansion att den roterande enheten rör sig axiellt. Bälgen anpassar sig till denna rörelse och fjädern ändrar kompression för att hålla ansiktstrycket på rätt nivå. Dem3n m37g mekanisk tätningfungerar bra i situationer där flödet ändras eller det finns många start-stoppcykler eftersom den har den här självkompensationsfunktionen.
Installation Best Practices för optimal prestanda
Att se till att axelns utlopp förblir under 0,05 mm TIR och att vinkelrätheten håller sig inom 0,1 mm över tätningskammarens längd är det första steget i en korrekt installation. Innan tätningen sätts ihop måste den rengöras med en luddfri trasa- och ett lämpligt rengöringsmedel. När fjädern är installerad ska den komprimeras enligt tillverkarens specifikationer, som vanligtvis ligger mellan 3 och 5 mm från dess fria längd. Detta kan göras med bromsok. För att förhindra att O-ringdelar vrids under monteringen måste de smörjas lätt med ett lämpligt fett som inte är baserat på petroleum för FKM-elastomerer.
Det är mycket viktigt att inte låta pumpen gå torr under den första starten. Innan pumpen slås på ska tätningskammaren fyllas med processvätska eller ett rengöringsmedel. Löpmönstret på tätningsytorna ställs in under den första drifttimmen, så att hålla sakerna stabila under denna paus-i period ökar avsevärt livslängden.
Felsökning och underhållstips för M3N M37G mekaniska tätningar
Identifiera vanliga fellägen
Beroende på typ av läckage pekar olika läckagesymptom på olika orsaker. Om gråthålen fortsätter att droppa betyder det att huvudtätningsytan har misslyckats. Detta kan bero på torrkörningsskador eller kemiska angrepp på tätningsytans material. Ibland finns det läckage under uppstart, vilket betyder att det finns ett problem med den sekundära tätningen. Gummi-O--ringarna kan ha tagit ett kompressionsset eller svullnat eftersom de inte fungerar bra med kemikalierna. Tungt flöde till en början som saktar ner under några minuter är vanligtvis ett tecken på skräp på tätningsytan som rensar ut under rotation.
Slitmönster i ansiktet visar problem med driftsförhållandena. Jämnt slitage över hela ansiktets bredd gör att det är korrekt inriktat och kylt. Lokaliserade slitband visar att skaftet inte är korrekt uppställt, vilket går utöver bälgens acceptabla intervall. Radiella sprickor, som är ett tecken på termisk sprickbildning, uppstår när det inte finns tillräckligt med kylning eller när motorn går torr en kort stund och temperaturen stiger över 200 grader.
Protokoll för förebyggande underhåll
För viktiga servicepumpar bör rutininspektioner ske var tredje till sjätte månad. För allmänna servicepumpar bör de utföras en gång om året. Under drift, kontrollera temperaturen i tätningskammaren. Avläsningar över 70 grader vid glandplattans yta betyder att det inte finns tillräckligt med kylning eller att det är för högt ansiktstryck. Kontrollera trycket i tätningskammaren. Den ska hålla sig 0,1 till 0,3 bar över trycket i packboxen så att rengöringsflödet blir korrekt.
Håll ett öga på vibrationsnivåerna vid lagerhuset. Avläsningar över 3mm/s RMS gör att lagren slits ut, vilket så småningom kommer att påverka tätningens förmåga att fungera eftersom axeln kommer att röra sig mer. För att undvika katastrofala fel och förlust av vätska, bör tätningar bytas ut var 18:e till 24:e månad vid grov drift eller var 36:e till 48:e månad vid rent vatten, även om det inte finns några uppenbara läckor.
Systematisk diagnostik
För att ta reda på varför en tätning inte fungerar, titta noga på delarna som har tagits av. Kontrollera tjockleken på den överblivna tätningsytan. Ytor som är nedslitna till mindre än 50 % av sin ursprungliga tjocklek betyder att de inte längre är användbara. Jämför fjäderns fria längd med specifikationerna. Fjädrar som är sammanpressade under 90 % av sin ursprungliga fria längd har inte längre spänningar. Kontrollera gummidelar för förändringar i hårdhet (med hjälp av en durometer), svullnad eller sprickor som kan innebära att de inte arbetar med kemikalier rätt eller börjar bli gamla.
Skriv ner de variabler som fanns när felet inträffade, såsom temperatur, tryck och eventuella förändringar i processen nyligen. Denna information hjälper till att ta reda på om valet av material behöver ändras för att passa de faktiska serviceförhållandena istället för designspecifikationerna. Många tidiga fel orsakas av att tätningen används utanför dess avsedda intervall, inte av problem med delarna.
Jämföra M3N och M37G mekaniska tätningar: Vilken är bäst för din applikation?
Designvariationer och funktionella skillnader
Siffran M3N avser vanligtvis en spinnenhetskonstruktion med konisk fjäder och montering som beror på riktningen, medan siffran M37G avser en fast sitskonstruktion (G9-sits med standardmått). Dessa namn hänvisar inte till helt olika typer av tätningar, utan snarare till delar av samma tätningssystem. Att förstå detta komponentförhållande hjälper dig att jämföram3n tätningsekvivalent produkter från olika tillverkare utan att bli förvirrad över specifikationerna.
M3N-spinnenhetens koniska fjäderform ger den cirka 15–20 % mer axiell eftergivlighet än fler-fjäderalternativ. Detta gör det bättre för situationer där axeln behöver böjas mycket eller expandera på grund av värme. M37G G9-sätet har en specifik stjärtgeometri och anti-rotationsöglor som gör den kompatibel med vanliga pumphus utan behov av anpassad bearbetning.
Prestandaegenskaper över applikationer
Båda designerna ger en medeltid mellan underhåll (MTBM) på 24 till 36 månader i rent vatten vid temperaturer mellan 20 och 60 grader och tryck under 6 bar. När du arbetar med lätta kemiska lösningar som har mindre än 50 ppm suspenderade partiklar, fortsätter den icke-täppande fjäderdesignen att fungera när fler-fjädertätningar kan bygga upp avlagringar. Oavsett vilken fjäderdesign som används behöver slipande uppslamningar hårda{10}}ansiktskombinationer (SiC vs. SiC).
Skillnader i temperaturkapacitet uppstår vid val av elastomer snarare än i mekanisk design. Den högsta temperaturen som NBR sekundärtätningar klarar av är 100 grader. EPDM kan hantera 140 grader för varmvattenservice och FKM kan hantera 180 grader för termisk olja eller hög-kemikalieanvändning. Det visar sig att det är viktigare att välja rätt elastomerer än att välja mellan M3N- och M37G-namn.
Kostnads-nyttoanalys för upphandlingsbeslut
Standard m3n m37g mekaniska tätningsenheter kostar vanligtvis 30 till 40 procent mindre än alternativ för patrontätningar, men de fungerar lika bra i vissa situationer. Att hålla lager av standardaxelstorlekar och materialkombinationer för flera pumptyper är lättare eftersom designen är enklare. Installationsarbetet är fortfarande mycket lågt jämfört med komponenttätningar, som kräver att varje del sätts ihop individuellt.
Som ett alternativ till originalutrustningsdesigner erbjuder UTTOX kostnadsbesparingar genom konkurrenskraftig produktion, samtidigt som det tillåter utbytbara dimensioner. Om du behöver byta ut många tätningar eller arbeta med en OEM, titta påm37g tätning motsvarandealternativ från erfarna tillverkare med dokumenterade kvalitetssystem kan hjälpa dig att hålla dig inom din budget utan att offra tillförlitligheten.
Var och hur man köper M3N M37G mekaniska tätningar: betrodda leverantörer och upphandlingstips
Utvärderingskriterier för leverantörer
När man letar efter m3n m37g mekaniska tätningsdelar för industriella pumpar, har kontroll av tillverkningskapaciteten en direkt effekt på hur tillförlitliga delarna kommer att vara på lång sikt. Pålitliga leverantörer behåller sitt ISO 9001-godkännande som en grundläggande nivå av kvalitetskontroll, och topptillverkare lägger till ISO 14001 miljöledningssystem. Be om bevis på att materialen som används för tätningsytor och elastomerer är certifierade. Till exempel bör kiselkarbidcertifikat innehålla hårdhetstestresultat och detaljer om kolinnehåll.
Vid tillverkning av mekaniska tätningar är tillverkningskunskapen mycket viktig. Företag som har tillverkat tätningar i 20 år eller mer har blivit bättre på några viktiga steg, som lappning, vilket gör att tätningen är platt inom två ljusa band (0,000022 tum) och ytfinishen under 0,2 Ra mikrometer. Dessa faktorer påverkar tätningens prestanda mycket mer än bara designplanerna.
Upphandlingsstrategier för B2B-köpare
Att ställa in planer för leverantörs-hanterat lager (VMI) är ett bra sätt för OEM-tillverkare som sätter tätningar på pumpenheter för att se till att tillgången på delar passar deras produktionsscheman. Distributörer som arbetar med servicemarknaden kan dra nytta av att ha standardmaterialpar av ofta använda axelstorlekar (25 mm, 30 mm och 38 mm) i lager. De kan också få större storlekar inom 48 till 72 timmar.
När du tecknar ett bulkköpsavtal sjunker priset vanligtvis med 12–18 % för varje 500:e enhet du köper varje år. Du kan få ännu större rabatter om du åtar dig att köpa i mer än ett år. Betalningsvillkoren beror på säljaren. Väl-kända varumärken kan erbjuda 30–60 netto till godkända köpare, medan yngre företag kan behöva lite pengar i förväg. Titta på den totala kostnaden för landning, som inkluderar frakt. Eftersom tätningspaket vanligtvis väger mellan 0,3 kg och 0,8 kg styck, kan de fraktas billigt av vanliga transportörer.
Försörjningskedjans riskreducering
Med dubbla inköpsmetoder kan du hålla kvalitetsstandarder även om en säljare går ner. När man letar efter sekundära leverantörer av m37g tätningsliknande delar räcker det inte att bara kontrollera måtten; du bör också testa delarnas kompatibilitet med riktig pumputrustning. Tätningens prestanda är beroende av små detaljer som fjäderbelastningstoleransen, ytans planhet och sammansättningen av elastomerblandningen. Dessa kan vara olika mellan tillverkarna även om designen är densamma.
Ledtider från asiatiska tillverkare är vanligtvis mellan 4 och 6 veckor för standardartiklar och mellan 8 och 12 veckor för anpassade materialkombinationer. Europeiska och nordamerikanska säljare har vanligtvis större lager av färdiga varor, vilket gör att typiska konfigurationer kan levereras på en till två veckor. Kostnadsbesparingar från leverantörer med längre ledtider bör vägas mot kostnaderna för att hålla säkerhetslager till hands för att skydda mot förändringar i utbudet.
Slutsats
Dettam3n m37g mekanisk tätninghar använts under lång tid för att förhindra att vatten, kemikalier och andra industriella vätskor kommer in i centrifugalpumpar. Det fungerar bra och är lätt att få till. Att veta hur den koniska fjädern fungerar, vilka material som ska användas och hur den ska placeras på rätt sätt hjälper reparationsteam att få ut det mesta av den och hålla oplanerade stillestånd till ett minimum. OEM-tillverkare och grossister kan få fler köpalternativ utan att offra systemets integritet när de vet att originalutrustningsdesign och kvalitetsalternativ kan användas omväxlande. Delar kommer att fungera tillförlitligt i en rad olika arbetssituationer så länge som leverantören är korrekt utvärderad, med fokus på tillverkningserfarenhet och kvalitetspapper. Tätningens förmåga att själv-justera och dess standardstorlekar fortsätter att stödja goda reparationsmetoder i ett brett spektrum av pumppopulationer runt om i världen.
FAQ
1. Vilka driftsförhållanden passar den mekaniska tätningen m3n m37g?
De bästa förhållandena för dessa tätningar är tryck upp till 10 bar, temperaturer mellan -20 grader och +180 grader (beroende på elastomermaterialet) och axelhastigheter mindre än 15 m/s. De fungerar bra med rent vatten, lätta kemiska lösningar och vätskor som inte har mycket slipmedel i sig. För användningar som kräver högre tryck, extrema temperaturer eller kemikalier som är mycket giftiga, kan du behöva olika tätningsdesigner som använder bättre material.
2. Hur ofta ska underhåll ske för att förhindra tätningsfel?
Kritiska processpumpar bör inspekteras var tredje till sjätte månad, medan allmänna servicepumpar endast behöver inspekteras en gång per år. Oväntade haverier kan undvikas genom att byta ut delarna var 18:e till 24:e månad för grusig service eller var 36 till 48:e månad för ren vätska. Under regelbundna pumpinspektioner, kontrollera temperaturen i tätningskammaren och leta efter läckor i hålen. Att hålla rätt kylvätskeflöde igång och undvika torrkörning ökar livslängden betydligt utöver vad som normalt förväntas.
3. Kan M3N- och M37G-komponenter utbytas mellan tillverkare?
Kvalitetstillverkare som följer DIN 24960 standarder kan tillverka delar som passar ihop storleksmässigt, men prestandatestning är fortfarande nödvändig. Även om yttermåtten är desamma, påverkas tätningseffektiviteten av hur platt tätningsytan är, fjäderbelastningsspecifikationerna och elastomerblandningens formuleringar. Även om UTTOX-produktlinjen är utbytbar med väl-känd design, är den billigare eftersom den är gjord med effektiva metoder som har utvecklats under trettio år för tillverkning av tätningar.
Samarbeta med Uttox för pålitlig M3N M37G mekanisk tätningsförsörjning
Uttox-erbjudanden beprövade-och-sann m3n m37g mekanisk tätninglösningar och har funnits i 30 år och hjälpt OEM-tillverkare, supportteam och industriella distributörer i mer än 50 länder. Våra cylindriska fjädertätningar är billigare alternativ till avancerade-märken som fortfarande fungerar bra och kan användas med andra delar av samma storlek. Vi kan tillgodose alla dina inköpsbehov, från brådskande ersättningar till storskaliga OEM-integreringsprojekt, tack vare vårt stora lager som låter oss skicka vanliga inställningar samma dag och vår förmåga att anpassa produkter för specifika användningar.
Vårt erfarna tekniska team kan hjälpa dig att välja de bästa kombinationerna av material för dina specifika driftsförhållanden och ge dig kostnadsfria applikationsråd. Våra kvalitetssäkringsprotokoll ser till att specifikationerna för varje produktionssats är desamma. Du kan prata om dina behov av en m3n m37g-källa för mekanisk tätning på info@uttox.com, få fullständiga tekniska specifikationer eller få masspriser för projekt du har på gång. Besök www.uttox.com för att titta igenom vår fullständiga katalog med tätningar och få installationsguider som hjälper dig att göra bättre underhåll.
Referenser
1. Mekaniska tätningar: Design och tillämpning i roterande utrustning, tredje upplagan. Teknisk press, 2018.
2. DIN 24960: Mekaniska tätningar - Huvudmått, beteckning och materialkoder. German Institute for Standardization, 2016.
3. Industriell pumpteknik: Riktlinjer för val, installation och underhåll. Engineering Publications, 2020.
4. Tätningsytmaterial: Tribologiska egenskaper och urvalskriterier för processtillämpningar. Materials Engineering Journal, Vol . 45, 2019.
5. ISO 3069: Änd-Sugcentrifugalpumpar - Dimensioner på hålrum för mekaniska tätningar. International Organization for Standardization, 2017.
6. Tillförlitlighetsteknik i roterande utrustning: Mekanisk tätningsprestandaanalys. Industriellt underhåll kvartalsvis, 2021.
