G05 Grundfos CM mekanisk tätning
Material:
● Tätningsringar: hartskol, antimonkol, SIC, SSIC, volframkarbid
● Elastomer: VITON, EPDM, NBR
● Metalldel: SS304

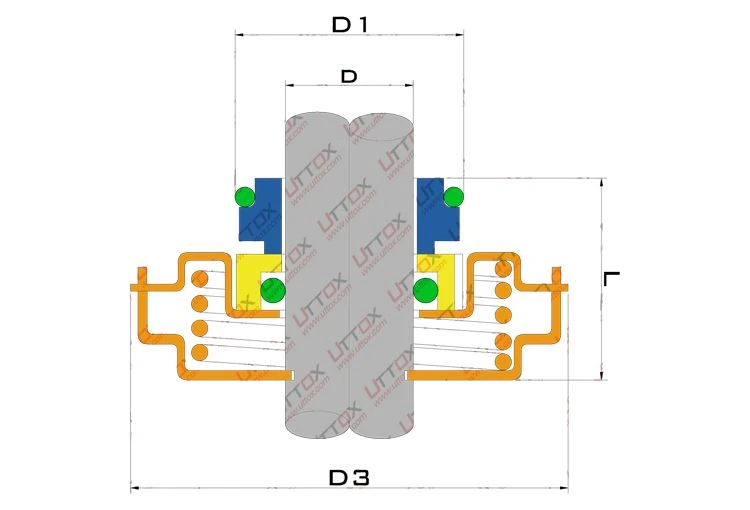

Montering Dwg:
Mått (mm):
| D | D1 | D3 | L |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27 | 48 | 23.6 |
*Relaterad introduktion*
Ändytorna på de två tätningsringarna på vanliga mekaniska tätningar är parallella och kontinuerliga plan och är utformade för att vara en bred och en smal, vilket kan undvika att ändytorna glider och förskjuts orsakade av axelvibrationer under drift och att de repas av kanter. Under förhållanden med högt pv-värde är det svårt att upprätthålla en stabil och kontinuerlig vätskefilm mellan de parallella ytorna. Försämringen av smörjförhållandena orsakar ofta överdrivet slitage, vilket avsevärt förkortar tätningens livslängd. Därför finns det olika typer av spår på ändytan eller så görs ändytan till en struktur med en viss lutning, och ändytan är konstgjord formad med den nödvändiga smörjvätskefilmen. Denna typ av mekanisk tätning med en speciell ändyta som kan styras manuellt kallas kontrollerbar membranmekanisk tätning. Enligt de olika principerna för vätskefilmbildning kan den delas in i två typer: hydrostatisk trycktyp och hydrodynamisk trycktyp.
1. Hydrostatisk mekanisk tätning
Den hydrostatiska mekaniska tätningen inför tätningsvätskan med tillräckligt tryck för att balansera ändytans packningsbelastning eller det förseglade självmediet i tätningsändytan för att bilda en fluidfilm med statiskt tryck med tillräcklig smörj- och kyleffekt på ändytan.
2. Mekanisk tätning av vätskedynamiskt tryck
Den mekaniska tätningen av vätskedynamisk trycktyp är försedd med ett smörjspår på tätningens ändyta. Efter att mediet kommer in i smörjspåret, förlitar det sig på rotationen av den rörliga ringen för att driva vätskan i spåret för att generera en dynamisk vätskekiltryckeffekt för att bilda en fluidfilm på ändytan. Den vätskedynamiska mekaniska trycktätningen har en mängd olika strukturella typer, såsom enkel spår (halvmånespår), spiralspårtyp, periferisk spårtyp och korrugerad typ.
