Ekvivalent med:

● Eagle 560

Driftsgränser:

● Temperatur: -30 grad – plus 180 grader

● Tryck: Mindre än eller lika med 10 bar

● Hastighet: Mindre än eller lika med 12m/s

● Skaftstorlek: 10mm - 55mm(560A)/0,375" - 3"(560B)/16mm - 75mm(560C)

Material:

● Tätningsringar: A,B,Q1/12,Q2/22, U1/12,U2/22

● Elastomer: VITON, EPDM, NBR

● Metalldel: SS304

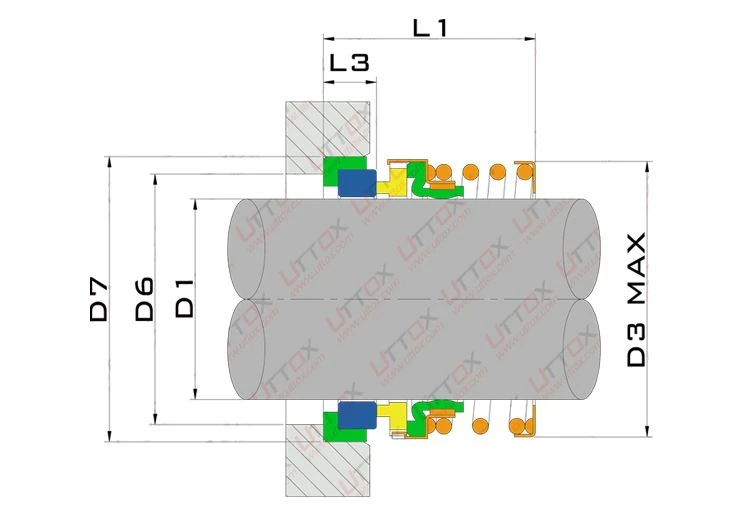

Montering Dwg:

Mått (mm):

560-A
D1	D3	D6	D7	L1	L3
10	23.5	16	24	25	7
11	23.5	16	24	25	7
12	26	17	26	25	7
14	28	21	28	25.5	7
15	30	21	28	29.5	7
16	32	22	32	33.5	10
18	32.5	25	35	36.5	10
19	32.5	25	35	36.5	10
20	35.5	27	38	38	10
22	37.5	29	40	40.3	10
25	42	32	44	39.3	10
28	47	34	46	40	10
30	46	35	45	38.2	7.5
30	48	38	50	40	10
32	50	40	54	40	10
35	54.5	44	58	42	10
38	58.5	46	60	42.6	10
40	62.5	48	64	42.6	10
45	66.5	52	66	45	10
50	72.5	58	72	54.6	11.5
55	72	60	75	59.4	12

560-B
Storlek (tum)	D1	D3	D7	L1	L3
0.375	9.53	21	22.2	28.5	6.3
0.500	12.7	23	25.4	30.2	8
0.625	15.88	26.5	31.8	32.5	10.3
0.750	19.05	30.5	35	32.5	10.3
0.875	22.23	34	38.1	34.3	10.3
1.000	25.4	40	41.3	36.4	11
1.125	28.58	44.5	44.5	38	11
1.250	31.75	46.5	47.7	38	11
1.375	34.93	51.5	50.8	39.5	11
1.500	38.1	54	54	39.5	11
1.625	41.28	58	60.3	47.7	12.7
1.750	44.45	61.5	63.5	47.7	12.7
1.875	47.63	65.5	66.7	50.7	12.7
2.000	50.8	70.5	69.9	50.7	12.7
2.125	53.98	75	76.2	57.3	14.3
2.250	57.15	79	79.4	57.3	14.3
2.375	60.33	82	82.6	60.3	14.3
2.500	63.5	86	85.7	60.3	14.3
2.625	66.68	91.5	85.7	65	16
2.750	69.85	91.5	88.9	65	16
2.875	73.03	99	95.3	68.5	16
3.000	76.2	99	98.4	68.5	16

560-C
D1	D3	D7	L1	L3
16	26.5	27	36	10.3
18	30.5	33	37.5	10.3
20	34	35	37.5	10.3
22	34	37	38.2	11
24	40	39	40	11
25	40	40	40	11
28	44.5	43	42.5	11
30	46.5	45	42.5	11
32	46.5	48	42.5	11
33	50.5	48	42.5	11
35	51.5	50	42.5	11
38	54	56	45	11
40	58	58	45	12.7
43	61.5	61	45	12.7
45	61.5	63	45	12.7
48	65.5	66	45	12.7
50	70.5	70	47.5	12.7
53	74	73	47.5	13.5
55	76	75	47.5	14.2
58	79	78	52.5	14.2
60	82	80	52.5	14.2
63	87	83	52.5	14.2
65	85	85	52	16
68	91.5	90	52	16
70	91.5	92	60	16
73	99	93	60	16
75	99	97	60	16

*Relaterad introduktion*

Den mekaniska tätningens tätningsyta måste ha ett visst specifikt tryck för att uppnå en tätningseffekt. Detta kräver en viss mängd kompression av den mekaniska tätningens fjäder för att ge en tryckkraft till tätningsändytan och rotera för att få tätningsytan att producera det erforderliga förhållandet av tätningen. Tryck. För att säkerställa detta specifika tryck kräver den mekaniska tätningen att pumpaxeln inte har för mycket deplacement, vanligtvis inom 0,5 mm. Men i själva konstruktionen, på grund av den orimliga konstruktionen, producerar pumpaxeln ofta en stor mängd förskjutning, vilket är mycket ogynnsamt för användningen av den mekaniska tätningen. Detta fenomen uppstår ofta i flerstegs centrifugalpumpar, speciellt när pumpen startas är mängden kanalisering relativt stor.

Populära Taggar: 560 mekanisk tätning, Kina, leverantörer, tillverkare, fabrik, anpassad, köp, kvalitet, prislista, offert, lågt pris, tillverkad i Kina

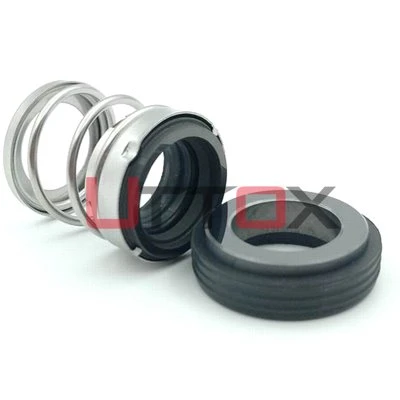

560 Mekanisk tätning
